銅線用伸線機
「電線」の基となるのが銅線です。送電用パワーケーブル、各種通信ケーブル、電気・電子機器・電装・電設等の各種電線…多種多様に私達の生活に使われている「電線」の基を作るのが、サイカワの伸線機です。
ICボンディングワイヤー製造装置
ICボンディングワイヤーは、今日の産業に欠かせない半導体素子のI.Cチップの各電極端子と リードフレームの電極取り出し端子との間を電気的につなぐ超極細の金属線です。
1992年よりFFC用の圧延タンデムラインを完成させ、既に国内外に300台以上の実績があります。
FFC導体他、裸銅線、ステンレス鋼線、金属線へも用途を広げています。
FFC導体加工用圧延機
標準機（1本圧延）
| 構成 | 主仕様 |
|---|---|
| 伸線機（M-13） | 供給線 φ0.9mm – φ0.6mm 仕上り線 φ0.32mm – φ0.12mm |
| 圧延機（E-100） | 巾 0.8mm – 0.3mm 厚さ 0.1mm – 0.035mm |
| 焼鈍機（AF-0） | DC2Kw |
| 巻取機（D-5） | ターレット方式による自動切換え |
光ファイバーケーブル製造装置
1971年、ＮＴＴの前身であります日本電信電話公社への技術協力という形で、
旧吉田工業の光ファイバーケーブル製造装置の研究開発はスタートしました。
旧吉田工業の事業を継承し、長年培ったサイカワの技術と経験を融合し、新商品の開発に取り組んでいます。

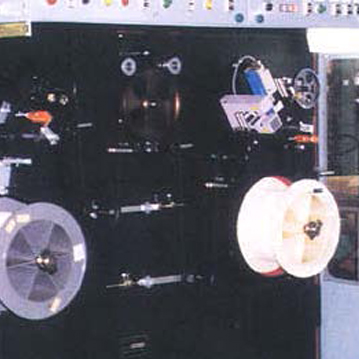

LAN電子ワイヤーケーブル製造装置
旧吉田工業はメタル通信製造装置の開発・製造を長年にわたり手掛け、特に電話回線に使用する特性の
厳しい4ヶ撚り機、2ヶ撚り機を手掛け数々の特許を取得し優れた製造技術を蓄積してまいりました。
この技術を基盤にして現在に至る機器のデジタル化による高速処理と周波数増大に対応すべく、
LANケーブル及び電子ワイヤーの高速化要求に対応すべき開発を日々行っております。
２ケ撚り機
送り出し装置
固定式と100%撚り返し付があります(ダンサー内蔵)。
補助引取り装置
線種のデータ登録に依り、撚り口部張力が安定します。
巻取り装置
ダブルツイストで電力消費が少なく運転音も静かです。
制御操作盤
タッチパネルで運転し操作及びメンテナンスが簡単です。
集合機
コア送出し装置
コア及び介在の送出し、十字スペーサーには捩れ補正可能。
撚返し付き送出し装置
縦型、横型がありダンサー内蔵で繰出し張力が安定します。
粗巻装置
センター式とサイド式があり巻付け張力は安定しています。
テーピング装置
センター式とサイド式があり巻付け張力は安定しています。
引取り装置
ダブルホイールキャプスタンでケーブルに傷、潰れがない。
巻取り装置
シングルツイスト、ボビントラバースでボビン両支持型。
制御操作盤
タッチパネルで運転し操作及びメンテナンスが簡単です。
極細線製造装置
高度情報化が進むにつれ、デジタル化による高速処理に伴う周波数増大に加え
ケーブル製造装置のコンパクト化の要求がますます高まっております。
極細線同軸（ミニ同軸）ケーブルは、ノートPC，デジタルビデオ、携帯電話、医療分野等の
用途に向けて伸長傾向にあります。
サイカワは、吉田工業の技術を引き継ぎ創意工夫を重ね生産性アップ、品質の向上等、高性能化に対応します。
シングルツイストバンチャー（2頭式）
| 回転数 | 3000ツイスト/φ130mm（P-3）ボビン |
|---|---|
| 線径 | φ0.025mm – φ0.05mm（P-1） |
| 線種 | 銅、銅合金（錫メッキ、銀メッキ、金メッキ） |
| 撚本数 | 7本～多芯撚り（ロープ撚り）まで対応 |
ダブルツイスト式バンチャー
| 回転数 | 5000ツイスト/φ130mm（P-3）ボビン |
|---|---|
| 線径 | φ0.025mm – φ0.06mm（P-1） |
| 線種 | 銅（錫メッキ、銀メッキ、金メッキ） |
横巻きシールド機
| 回転数 | 3000rpm/φ200（P-10）ボビン |
|---|---|
| シールド線本数 | 40本 |
| シールド線径 | φ0.025mm – φ0.05mm |
| 中心コア径 | φ0.2mm – φ0.8mm |
| 線種 | 銅、銅合金（錫メッキ、銀メッキ） |
高度情報化が進むにつれ、変化していくマーケットへの迅速な対応が要求される時代。
サイカワはお客様のニーズにあわせ確かな品質の製品サービス、新たな商品開発、提案を提供します。
極細線用連続伸線機（4ボビン自動交換式）
主仕様（スペック）
| 伸線材料 | 銅合金線 |
|---|---|
| 交換方式 | ターレット方式 |
| 供給線径範囲 | φ0.12mm – φ0.03mm |
| 仕上線径範囲 | φ0.05mm – φ0.03mm |
| 線本数 | 1本 |
| ダイス数 | Max. 20個 |
| 機械速度 | Max. 600m/min |
| 伸線キャプスタン段数 | 10段 |
| 機械リダクション | 8% |
| ボビン巻量 | 約 500g |
平角線用伸線機
主仕様（スペック）
| 供給線径 | φ0.96mm – φ0.5mm |
|---|---|
| 仕上線 | □0.64mm _ 0.5mm _ 0.35mm |
| 機械速度 | Max. 260m/min |
黄銅線用連続伸線機
主仕様（スペック）
| 線種 | 真鍮線(EDM ワイヤー) |
|---|---|
| 供給線径 | φ1.2mm – φ0.6mm |
| 仕上り線径 | φ0.3mm – φ0.15mm |
| ダイス数 | Max. 21 |
| 伸線速度 | Max. 1500m/min |
| キャプスタン | セラミックリング式 |
| 速度減少率 | 15% |
| 巻取り方式 | ボビン自動交換式 |
| 巻取りボビン | P-5, P-10 etc. |
パイプ矯正機
SHLP-3
主仕様（スペック）
| 線材 | アルミパイプ |
|---|---|
| パイプ径 | 30mm – 24mm |
| パイプ厚 | 1.5mm – 0.71mm |
| 機械速度 | Max. 60m/min |
| 主モーター | 5.5kW * 4P * 2units |
| ロール数 | 11 |
| ロール調整 | 上部ロール 0.75kW * 5 サーボモーター 下部ロール 手動 |
細線用巻替機
B-1*3
主仕様（スペック）
| 巻替線材料 | 各種細線 |
|---|---|
| 巻替線径範囲 | φ0.1 – φ0.05mm |
| 巻替線本数 | 3本 |
| 巻替速度 | Max. 300m/min（線速一定） |
| サプライボビン | P-4L DP-15 DP-25 |
| 巻取ボビン | P-1 P-3 PL-3GR PL-5GD P-5 |
| 主モーター | サプライ用 400W inverter motor*3 巻取用 200W inverter motor*3 トラバース用 ステッピングモータ*3 |
| トラバース形式 | ボビントラバース 定ピッチ制御 |
| 巻取制御 | ダンサー制御 |
